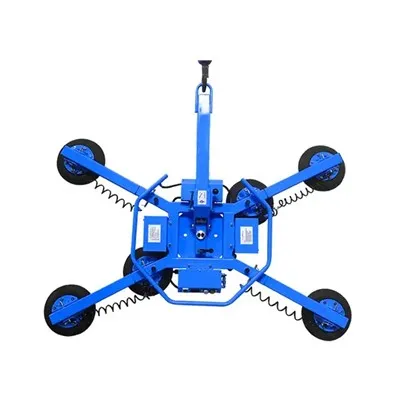

Kovový vákuový zdvihák

Úspora energie a životné prostredie, žiadne emisie znečisťujúcich látok. Jednoduchá obsluha, vysoká pracovná účinnosť
Nastaviteľná poloha podložiek a každá podložka s ručným guľovým ventilom na ovládanie otvárania a zatvárania, jednoduchá manipulácia s taniermi rôznych veľkostí

Zaslať požiadavku

Predstavenie výrobku

1. Úspora energie a životné prostredie, žiadne emisie znečisťujúcich látok. Jednoduchá obsluha, vysoká pracovná účinnosť

2. Nastaviteľná poloha podložiek a každá podložka s ručným guľovým ventilom na ovládanie otvárania a zatvárania, jednoduchá manipulácia s taniermi rôznych veľkostí

3. Prísavka je vybavená dvojitými pružinami nahor a nadol. Keď je doska nerovnomerná, pružina hrá tlmiacu úlohu, aby bola sila prísavky rovnomerná, aby sa zaistila bezpečnosť a spoľahlivosť sacieho žeriavu

4. Konce hlavného nosníka sú utesnené doskovým zváraním, ktoré sa používa ako vákuový zásobník plynu. Keď sa zariadenie náhle pokazí, je zaručené, že doska môže byť spoľahlivo adsorbovaná po dobu najmenej 20 minút bez toho, aby došlo k bezpečnostnej nehode

5. Originálny vákuový tlakový spínač Panasonic a zostavte jednotku alarmu s vysokou citlivosťou. Ak nedosiahnete nastavený tlak, rozsvieťte červené svetlo, aby ste operátora vyzvali k včasnej likvidácii

Existujúca mechanická a elektrická konfigurácia žeriavu:

(1) Napájanie: 380VAC±15%, Frekvencia: 50Hz ±1Hz, 3-fázový systém

(2) Spôsob prevádzky: Horizontálna manipulácia, manuálne ovládanie pre vákuové nasávanie a uvoľnenie.

(3) Zdvíhacie zariadenie: Hnací žeriav/ Výložníkové rameno so žeriavom (mal by zabezpečiť klient)

(4) Výložníkový žeriav Max. nosnosť nad 500 kg

Zariadenie obsahuje nasledujúce hlavné komponenty:

1, Vákuová pumpa:

Na výber nemeckej značky Becker, Oilless, vzduchové chladenie, rotačné lopatkové vákuové čerpadlo, prietok vzduchu 4 m³/h, a max. Stupeň vákua až 85%; na úsporu energie, malý a ľahký, bezúdržbový atď

Rotačné lopatkové vákuové čerpadlo bezolejového typu vzduchového chladenia, pripojené k 220V,, Trojfázový výkon môže vytvárať vákuum, Ako základná časť vákuového systému, Najvyšší stupeň vákua 85%;

2, Vákuová podložka:

Ak chcete nasávať povrch obrobku, guma v kontakte s obrobkom, uistite sa, že nespôsobí poškodenie povrchu obrobku.

3, Vákuový filter:

Na odstránenie prachu a častíc v prúde vzduchu zaistite životnosť vákuovej pumpy;

4, Vákuomer:

Ak chcete operátorovi ukázať úroveň vákua, zaistite bezpečnosť;

5, Vákuový tlakový spínač:

Typ pumpa-film, Pri nedostatočnom vákuovom tlaku, Na poskytnutie elektrického signálu poplachovému systému.

6, Manuálny posuvný ventil:

Na vypnutie prístupu vákuovej pumpy a prísaviek medzi prúdom vzduchu Bezpečnostné zámky zabraňujú náhodnému spusteniu.

7, Vákuový spätný ventil:

Keď dôjde k výpadku napájania systému, automaticky vypnite vákuové čerpadlo a vzduchový kanál, uzamknite energiu vákua vákuovej nádrže. Zabezpečte dostatočný čas na udržanie tlaku a zabezpečte, aby obrobok náhle nespadol.

8, Ručný guľový ventil:

Na manuálne otváranie alebo zatváranie vákuovej pumpy a dráhy sacích podložiek, pohodlná údržba.

9, Kontrolka alarmu:

Keď je sacia sila jednej sady prísaviek nedostatočná, rozsvieti sa príslušná kontrolka.

Model	Tonáž	Dĺžka taniera	Dĺžka hlavného lúča	Dĺžka po vysunutí hlavného lúča	Dĺžka lúča	Veľkosť prísavky	Množstvo	Veľkosť balíka	Hmotnosť
	kg	Mm	Mm	Mm	Mm	Mm	ks	Mm	Kg
SSUPY-A100	100	2500	1500	1500	600	200	4	1550620480	80
SSUPY-A200	200						6		90
SSUPY-A300	300						6		100
POTVRĎTE3-500	500	3000	2000	2000	800	210	6/8	2050400620	140/145
POTVRĎTE3-600	600						6/8		145/155
POTVRĎTE3-800	800						8		155
POTVRĎTE3-1000	1000						10		160
POTVRĎTE4-500	500	4000	3000	3000	800	210	6/8	3050400620	150/155
POTVRĎTE4-600	600						6/8		155/165
POTVRĎTE4-800	800						8		165
POTVRĎTE4-1000	1000						10		170
SSUPY6-1000B	1000	6000	2800	5000	800	210	10	3070730480	235
SSUPY6-1500B	1500					300	8/10		240/255
SSUPY6-2000B	2000					300	10/12		255/275
